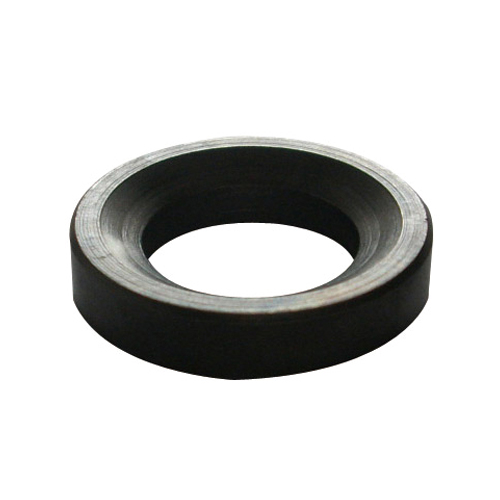

9096 铁母件圆锥型座

首页 / 产品介绍 / 9.夹持零配件 / 铁母件圆锥型座
9096
铁母件圆锥型座
询价 回到列表 列印
产品规格
名称 材质 表面处理
本体 铁 (ST) 热处理



(mm)

Order No.
铁 (ST)		 A B C D
9096 - 12 - 7.1 12 7.1 2.8 11
         - 17 - 9.6 17 9.6 3.5 14.5
        - 21 - 12 21 12 4.2 18.5
           - 24 - 14.2 24 14.2 5 20
           - 28 - 16.5 28 16.5 5.6 24.8
        - 30 - 19 30 19 6.2 26
            - 36 - 23.2 36 23.2 7.5 31
         - 44 - 28 44 28 9.5 37
         - 56 - 35 56 35 12 49
         - 68 - 42 68 42 15 60
         - 78 - 49 78 49 18 70
         - 92 - 56 92 56 22 82
